Модель принтера HP LaserJet-3015 с картриджем HP Q2612A является распространенным в России.
В этой статье мы покажем инструкцию по заправке принтера HP LaserJet-3015 своими руками. Заправить картридж принтера HP LJ-3015 не сложно, это возможно сделать даже домашних условиях.
1. Для начала Вам надо открутить два болта и снять боковую крышку, рисунок 2, 3.
Рисунок 2.
Рисунок 3.
2. Снимаем фотобарабан, приподняв и немного прокручивая тянем его в сторону, рисунок 4, 5.
Рисунок 4.
Рисунок 5.
3. Снимаем пружинку, которая стягивает один бок картриджа (возможно её нет в Вашем картридже, значит снимать не нужно будет) , рисунок 5.
Рисунок 5.
Рисунок 6.
4. Следующим этапом надо снять ролик заряда, для этого поддеваем один край и вынимаем его полностью, рисунок 8, 9.
Рисунок 8.
Рисунок 9.
Количество на складе: 35
|
Количество на складе: 9
|
5. Для того что бы располовинить картридж, нужно вынуть два штифта по краям картриджа, для этого мы использовали согнутое шило, рисунок 10, 11, 12, 13. Обратите внимание что вбивать внутрь не рекомендуем, так как они будут упираться в металлический ракель и Вы можете повредить пластмассовый корпус картриджа.
Рисунок 10.
Рисунок 11.
Рисунок 12.
Рисунок 13.
6. Когда Вы снимите штифты, то картридж легко можно разобрать, рисунок 14.
Рисунок 13.
7. Для очистки отработанного тонера нужно снять ракель, для этого откручиваем два болта, рисунок 14.
Рисунок 14.
8. После очистки, устанавливаем ракель обратно, прикручиваем болты, очищаем сухой тряпкой ролик заряда и фотобарабан, устанавливаем их на место, рисунок 15, 16. Обратите внимание, что резиновую часть ракеля очищать не желательно, из-за его очистки возможны закусывание фотобарабана картриджа.
Рисунок 15.
Рисунок 16.
Количество на складе: 64
|
Количество на складе: 14
|

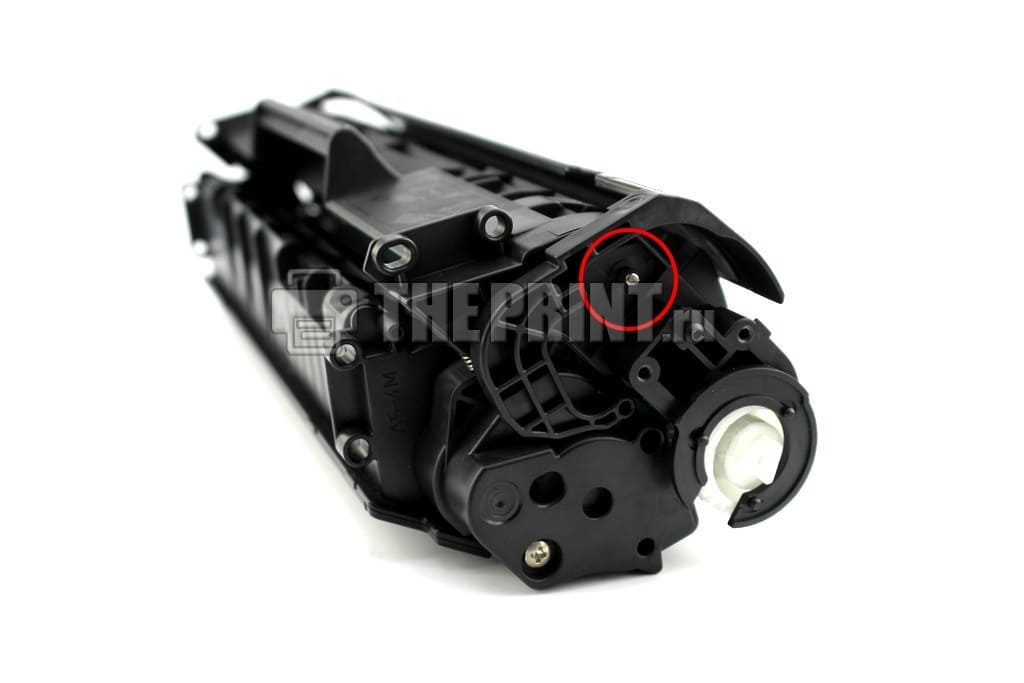

9. Приступаем к разбору бункера для тонера, для начала откручиваем болт и снимаем боковую крышку, рисунок 17, 18.
Рисунок 17.
Рисунок 18.
10. Снимаем магнитный вал, очищаем его. Снимаем пробку с бункера для тонера и вытряхиваем старый тонер, для очистки мы еще использовали сервисный пылесос, рисунок 19.
Рисунок 19.
11. Устанавливаем магнитный вал на место, обратите внимание на то что бы на месте были бушинги и шестеренка. Засыпаем тонер через отверстие для заправки. Пробкой герметизируем её, устанавливаем боковую крышку на место и прикручиваем болт, рисунок 20.
Рисунок 20.
Тонер для картриджей HP Q2612A (12A) 110гр. Black
(Код: 96215)
Количество на складе: 35
|
Тонер для картриджей HP Q2612A (12A) 1 кг. Black
(Код: 96216)
Количество на складе: 164
|

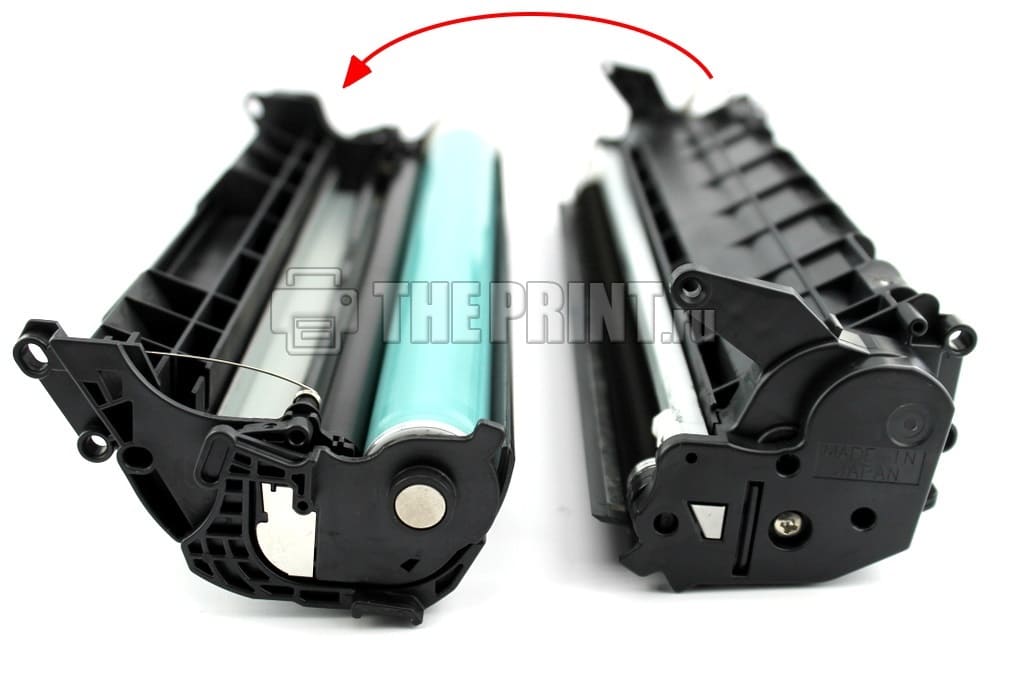

12. Соединяем две половинки картриджа, рисунок 21.
Рисунок 21.

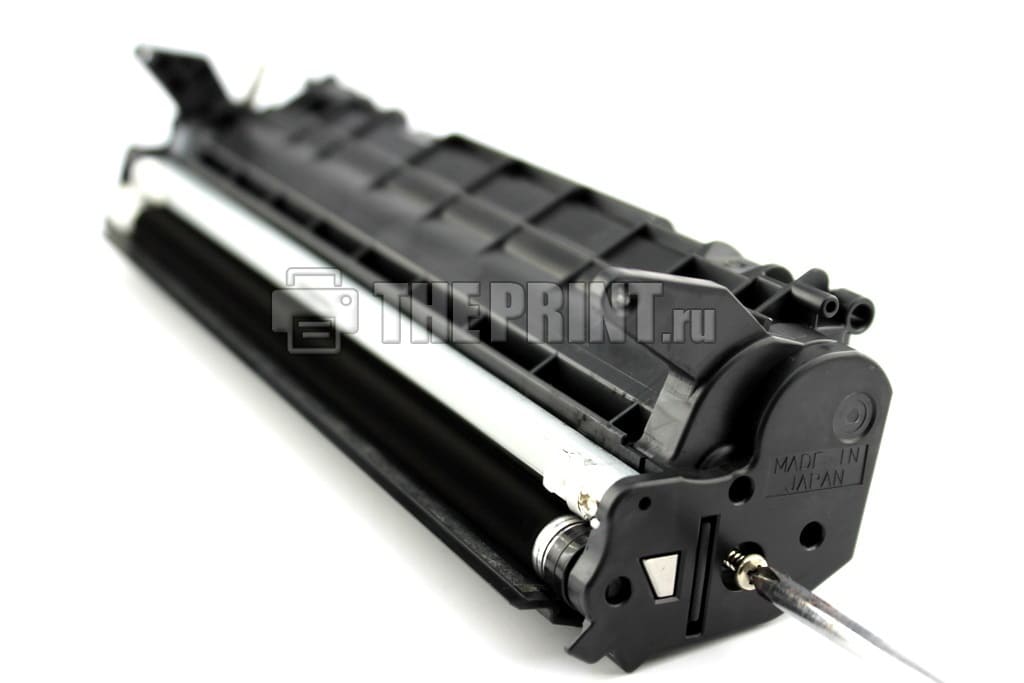

13. Вставляем в картридж штифты, рисунок 22, 23.
Рисунок 22.
Рисунок 23.

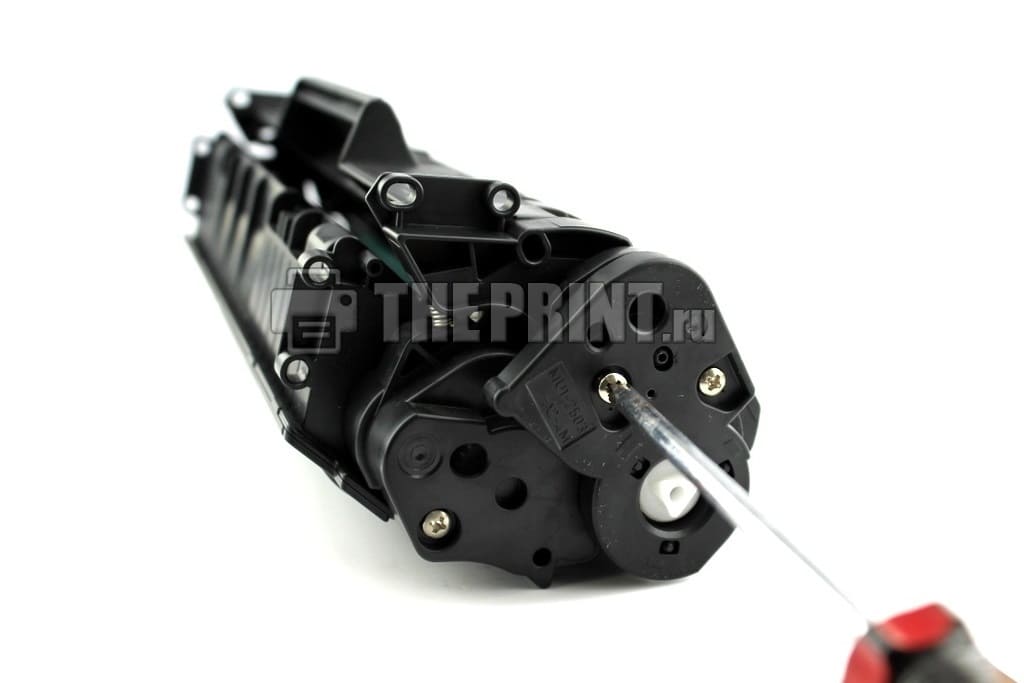

14. Устанавливаем на место фиксатор фотобарабана, и прикручиваем два болта, рисунок 24.
Рисунок 24.

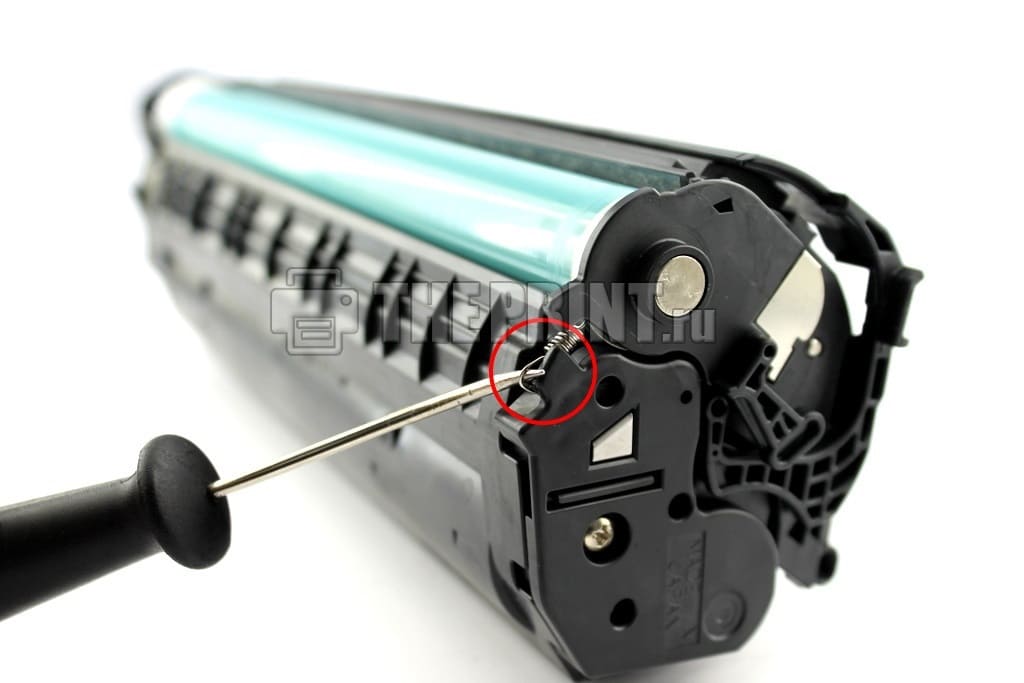

15. Пружинку, которая стягивает край картриджа устанавливаем на место (если Вы её снимали), рисунок 25.
Рисунок 25.
P.S.
- Чипа на данной модели нет, поэтому блокировка принтера вообще не происходит.
